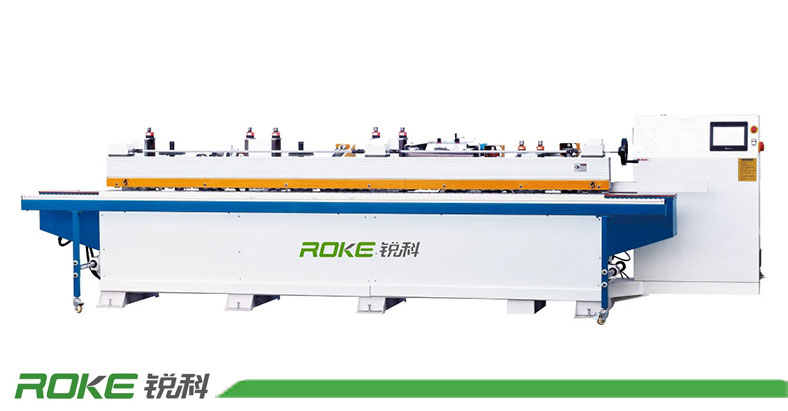

設備特點：
1.本機種具有成型比砂光的功能，以利生產效率，適合合開復雜的直線曲子面成型沙光，例如：各式門板、門心板、門框比家私各式配件。
2.本機種砂帶速度及送料速度均采用無段變速度，適合各種木材白身或在漆砂光。
3.本機種各機組為重型結構均有上、下、前、后比角度調整功能，調整方便準確及穩定。
4.本機種打磨頭配有自動補給功能，用研磨輪在研磨時能持續研磨，確保曲子面研磨精上。

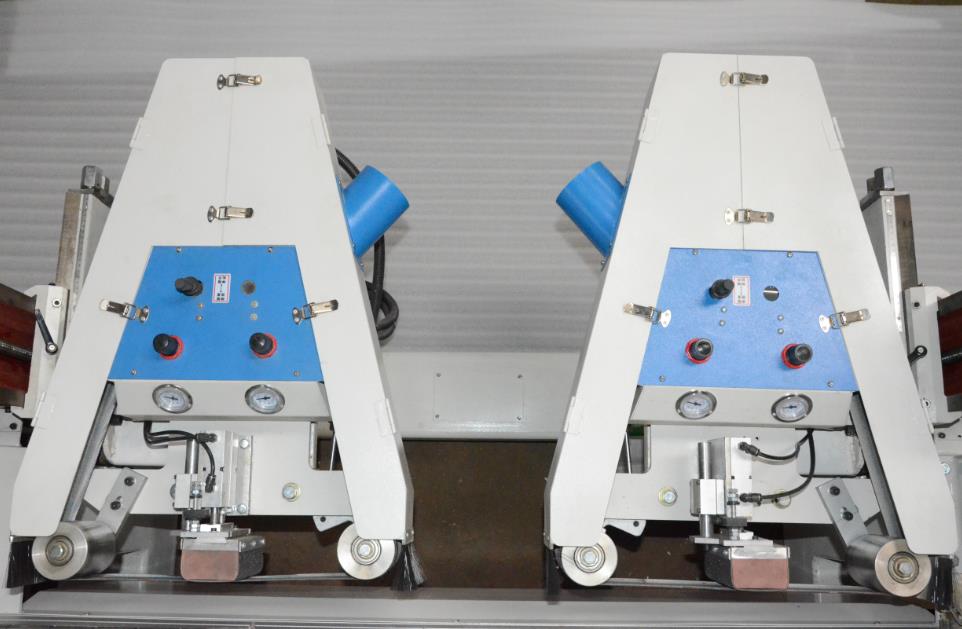

5.砂架帶有振蕩裝置，保證加工表面光潔、均勻；
6.壓料裝置采用彈簧負載，壓緊可靠，不傷工件，短小或中間凹陷的工件選用皮帶式壓料裝置較適合；連續平整的長工件選用滾輪式壓料裝置較適合；
7.履帶采用鏈條輸送、機械無級變速、圓柱導軌導向，送料能力強、穩定可靠；
8.砂架壓模塊進退由程序控制，無需調節，大大提高使用效率。
打磨單元組介紹

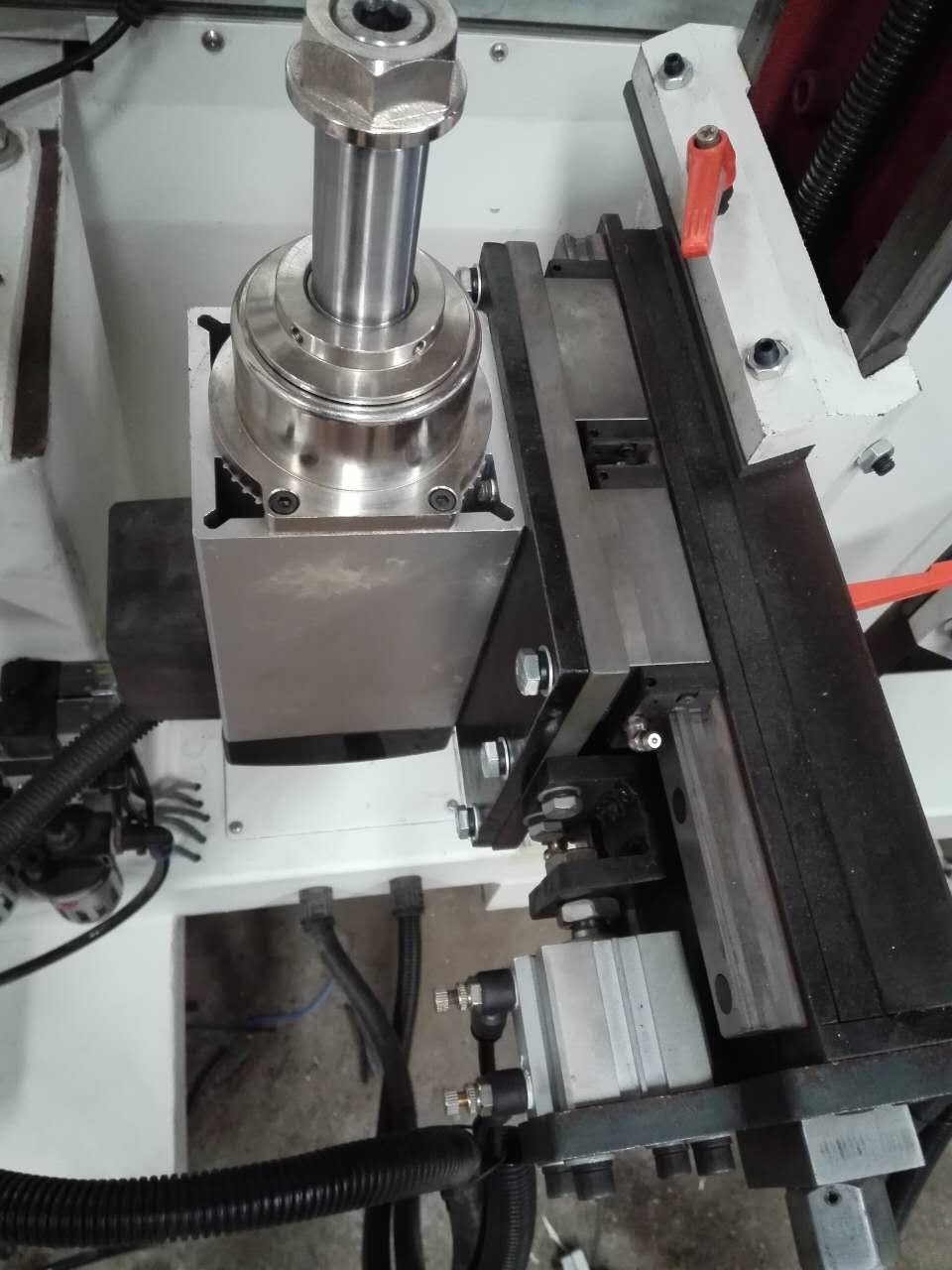

(K)高頻銑刀
進口導軌帶銑刀帶自動進退功能；
銑頭可進退升降調整；
采用3.7kw功率高頻電機；
主軸轉速12000轉（變頻控制）；
主軸尺寸30mm（直徑）×60mm（軸長）；
套35墊套可后安裝35軸經銑刀；

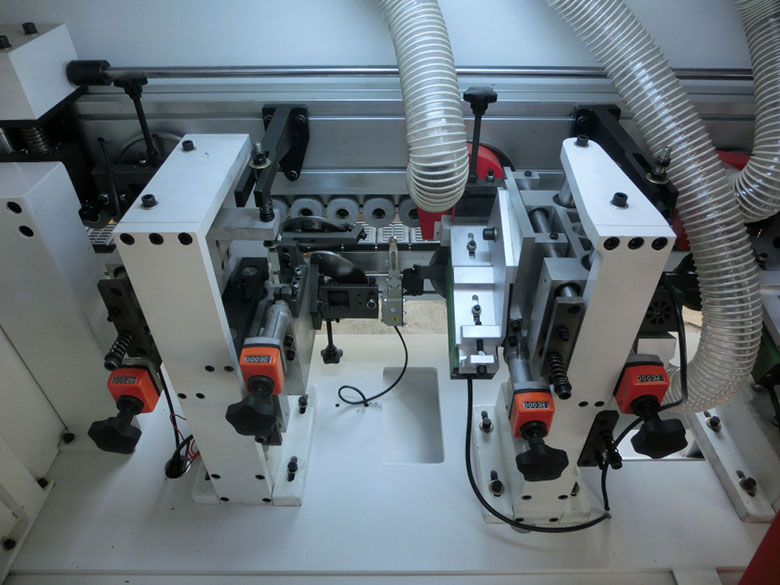

(R)跟蹤倒角銑刀
采用0.37kw高頻電機;
主軸轉速18000轉（變頻控制）；
主軸尺寸16mm×10mm；
銑刀帶跟蹤功能適合各種板材倒角；
跟蹤銑刀帶可以擺角度、進退、升降調整；
適合各種平面白胚油漆砂光，仿形砂光；
帶自動進退功能（檢測板材到達打磨塊，自動突出砂光解決頭尾砂圓問題）；
模塊可根據各種板材形狀進行仿形砂光；

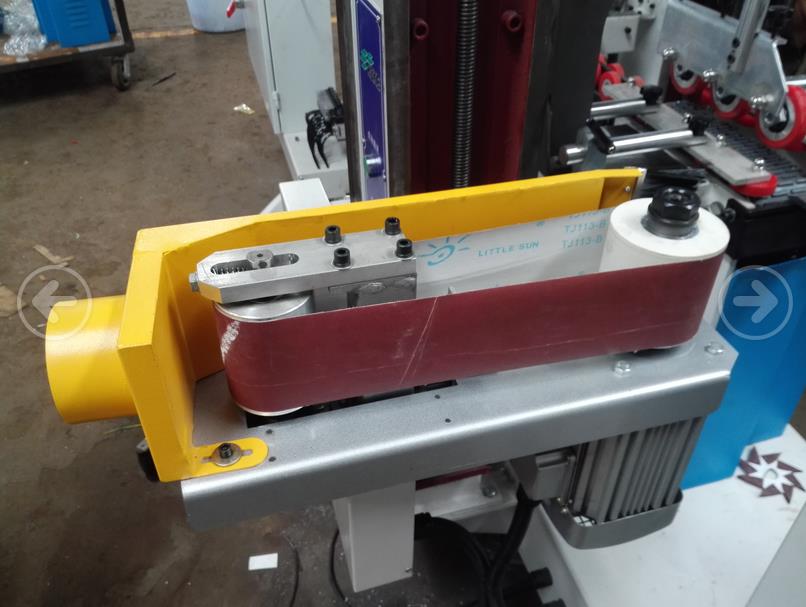

采用環式砂帶砂光機構，砂帶帶搖擺功能，減小砂痕出現；
砂帶裝緊采用氣動拉緊裝置，方便更換砂帶；
可安裝砂帶和砂輪，適合各種平面油漆異形油漆砂光，靈活性強；
主軸電機1.5kw；
主軸轉速2800轉（變頻調速）；
主軸尺寸25.4mm×100mm(適合市面上各種砂光輪安裝)；

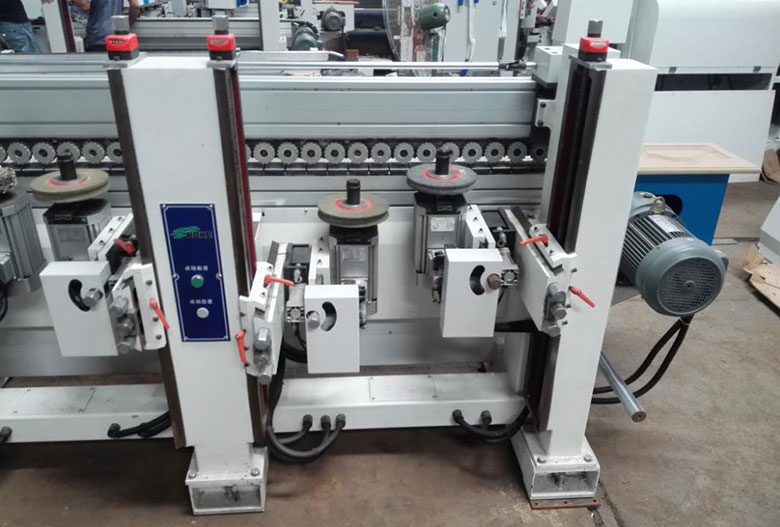

帶自動補償功能，電腦控制在磨輪磨損的情況下及時補給保證打磨效果；
（W）倒角砂頭
適合各種異形邊、平面、倒角的砂光；
主軸電機1.5kw；
主軸轉速2800轉（變頻調速）；
主軸尺寸25.4mm×100mm(適合市面上各種砂光輪安裝)；
帶自動補償功能，電腦控制在磨輪磨損的情況下及時補給保證打磨效果；
技術參數：
|
機床型號 |
Machine Model |
RK-MBJ-1X2S1H3W |
|
工件送料寬度 |
Working width |
100-1800mm |
|
工件送料最小長度 |
Min.working length |
200mm |
|
工件送料厚度 |
Max.thickness |
5-80mm |
|
送料速度 |
Feed speed |
（變頻調速）5-30m/min |
|
送料電機功率 |
Feeding motor power |
3.7kw |
|
壓梁類型 ○帶式 ○輪式 |
Pressure beamtype ○belt ●wheel |
○帶式 ●輪式 |
|
銑刀電機 |
Milling machine |
2臺 |
|
電機功率 |
The motor power |
3.7kw |
|
電機轉速 |
Motor speed |
12000r/min |
|
電機主軸尺寸 |
The motor spindle size |
直徑（Φ）35mm高度(W)60mm |
|
最大裝刀具尺寸 |
The largest size loading tools |
直徑（Φ）35mm高度(W)60mm |
|
400砂架（臺） |
400Sand frame（Taiwan） |
1臺 |
|
400砂架主軸電機功率 |
400Sand frame power |
1.5kw |
|
搖擺電機功率 |
Swing the motor power |
0.09kw |
|
400砂架砂帶規格 |
400 Specification of sanding belt |
周長（C）1：2010mm最大寬度(W)80mm |
|
砂架可傾斜角度 |
400 Tilting angle of sanding head |
±90° |
|
砂架砂削最大有效寬度 |
Max sanding width of sanding head |
80mm |
|
兩用砂架(臺) |
multi-function Sand frame（Taiwan） |
1臺 |
|
砂架電機功率 |
multi-function Sand frame power |
1.5kw |
|
砂帶規格 |
multi-function Specification of sanding belt |
周長（C）1：1110mm最大寬度(W)100mm |
|
砂架主軸尺寸 |
multi-function grinding head |
直徑（Φ）25.4mm高度(W)1000mm |
|
砂架可傾斜角度 |
Tilting angle of sanding head |
±90° |
|
砂架砂削最大有效寬度 |
Max sanding width of sanding head |
100mm |
|
磨頭（臺） |
grinding head（Taiwan） |
3臺 |
|
磨頭電機功率 |
grinding head Sand frame power |
1.5kw |
|
電機主軸尺寸 |
grinding head grinding head |
直徑（Φ）25.4mm高度(W)100mm |
|
最大打磨輪安裝尺寸 |
grinding head The largest installation size |
直徑（Φ）1：200mm高度(W)100mm |
|
可傾斜角度 |
grinding head Tilting angle of sanding head |
±90° |
|
砂削最大有效寬度 |
Max sanding width of sanding head |
100mm |
|
PLC補償功能（臺） |
PLC Compensation function（Taiwan） |
4臺 |
|
吸塵口直徑 |
The dust outlet diameter |
97mm |
|
工作氣壓 |
Work pressure |
0.6Mpa |
|
電源 |
The power supply |
380V；50HZ |
|
總功率 |
Total power |
4.68kw |
|
外形尺寸 |
The shape size |
5700×1500×1500mm |
|
凈重量 |
Net weight |
2800kg |
備注：1、有多種規格、品種的砂頭或砂架可選；2、根據客戶需求選擇各項配置，價格均有不同；3、如有特殊要求可與我廠工程師協商后解決。
Note: 1, there are a variety of specifications, variety of sand or sand optional; 2, select the configuration according to customer's requirements, the price are different; 3, if you have any special requirements can be after consultation with our factory engineer to solve.
